簡化模具的結構設計
發布日期：2014-09-11
瀏覽次數：1337

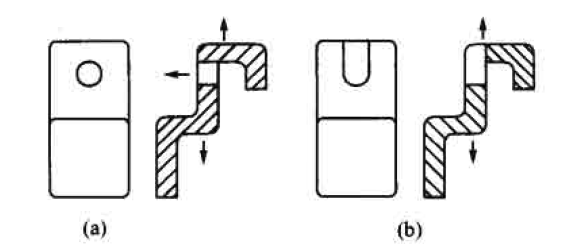

a)結構形式：鑄件側面孔平行于模具的分型面，需設置抽芯機構。
(b)結構形式：把圓孔改為U形孔，使孔的方向與開模方向一致，省去了抽芯機構，
使模具結構簡單，從而降低了模具成本。
圖4- 29 壓鑄件結構對比
