提示：

1)公差定多少，應既滿足要求，又使總成本最低。

2)定下比標準更高的公差，可以減少后面機械加工量。

3)通過凈成型壓鑄生產，獲得最佳有效成本。

(1)中國標準

GB 6414-86《鑄件尺寸公差》中規定了壓力鑄造生產的各種鑄造金屬及合金鑄件的尺寸公差。此項國家標準等效采用lS0 8062-1984《鑄件尺寸公差制》。

鑄件尺寸公差的代號為CT。不同等級的公差數值列于表4-15。

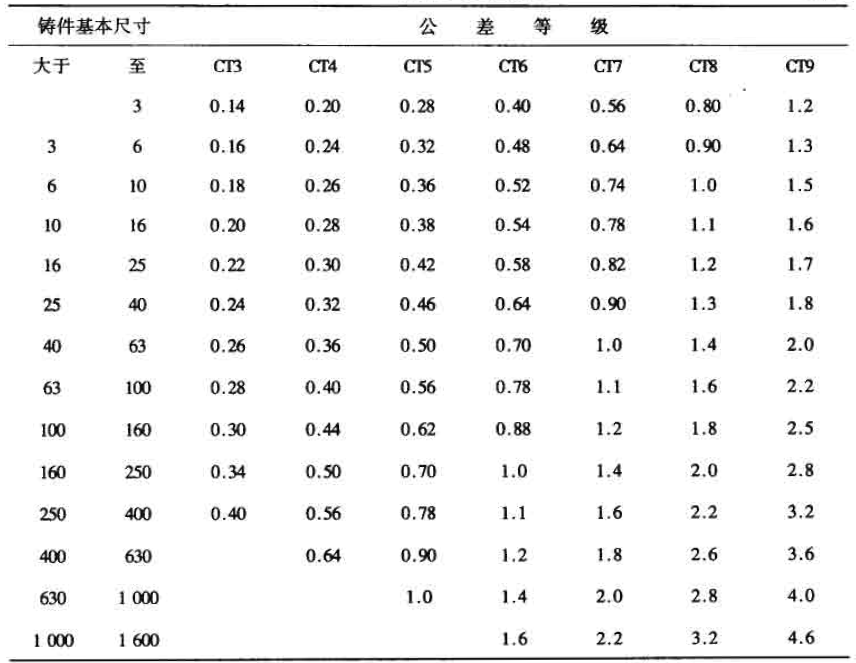

表4 – 15鑄件尺寸公差數值                   mm

注：

1．對鉛、鎂合金壓鑄件選取CT5-CT7。

2．對鋅合金壓鑄件選取CT4 - CT6。

3.對鋁合金壓鑄件選取CT6 –CT8。

4．當有特殊要求時，公差超出注1，2，3的等級范圍，經有關各方商定后仍從表4-15中選取。

(2)北美標準

圖4-31、表4- 16、表4- 17是北美壓鑄學會線性尺寸公差值。

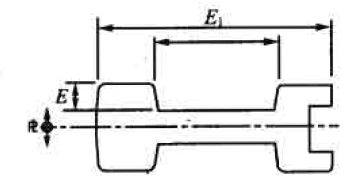

圖 4-31 尺寸示意

表4-16 線性尺寸公差（精密級）mm

表4-17 線性尺寸公差（標準級）mm

----------------------------------------------------------------------------------------------------------------

2．精密壓鑄件的尺寸分類及公差選擇

（1）影響壓鑄件尺寸精度的主要因素

1)壓鑄件的空間輪廓尺寸。

2)基本尺寸。

3)模具結構對該尺寸的影響，主要取決于分型面或活動成型的鎖緊狀況及脫模斜度。

4)合金種類。

5)設計模具選用收縮率與該尺寸實際表現收縮率的差值。

6)壓鑄工藝參數的變動，主要是模溫和脫模時的鑄件溫度。

7)模具直至達到工作壽命，制造維修對其精度的保證。

8)壓鑄機合模系統的結構精度和剛性。

(2)精密壓鑄件的尺寸分類

產品圖要求的合理性，壓鑄技術保證的可能性，實現批量生產的經濟性，從這三方面考慮，從壓鑄毛坯到成品零件的全過程來擇定各個尺寸公差。通常認為，精密壓鑄件也應當對同一個鑄件上各種各樣的尺寸，按照壓鑄達到各個尺寸公差數值等級的不同而區分為三種類型，即一般尺寸、嚴格尺寸和高精度尺寸，見圖4-32．表4-18、表4-19。

圖4 - 32分型面及活動成型對壓鑄精度的關系示例

①一半模固定部分的尺寸；②受分型面影響的尺寸；③受活動成型影響的尺寸

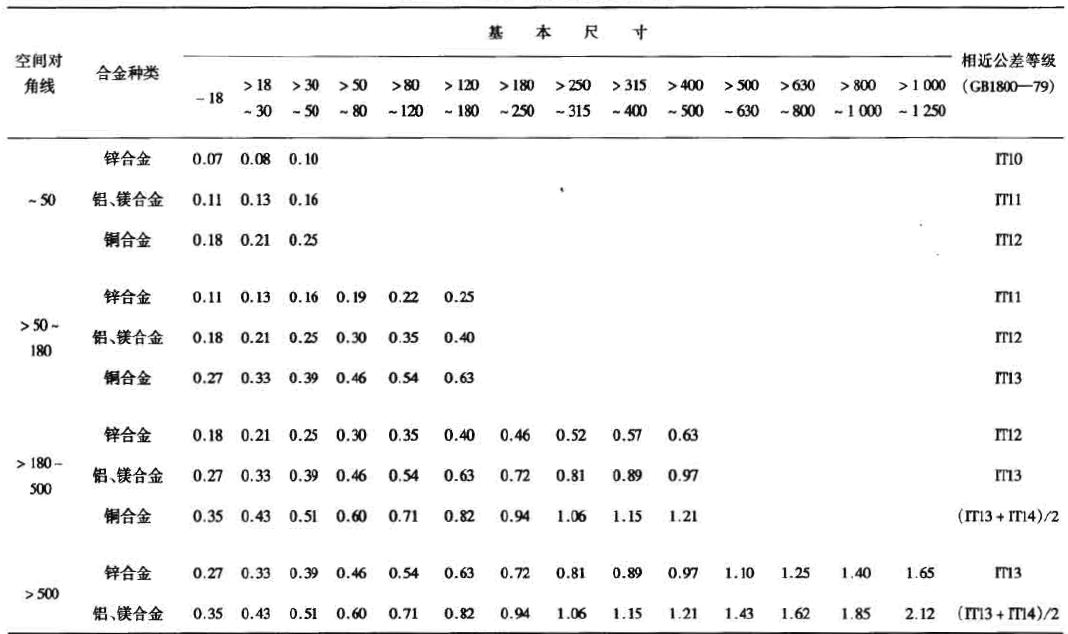

表 4-18 壓鑄高精度尺寸推薦公差數值                    mm

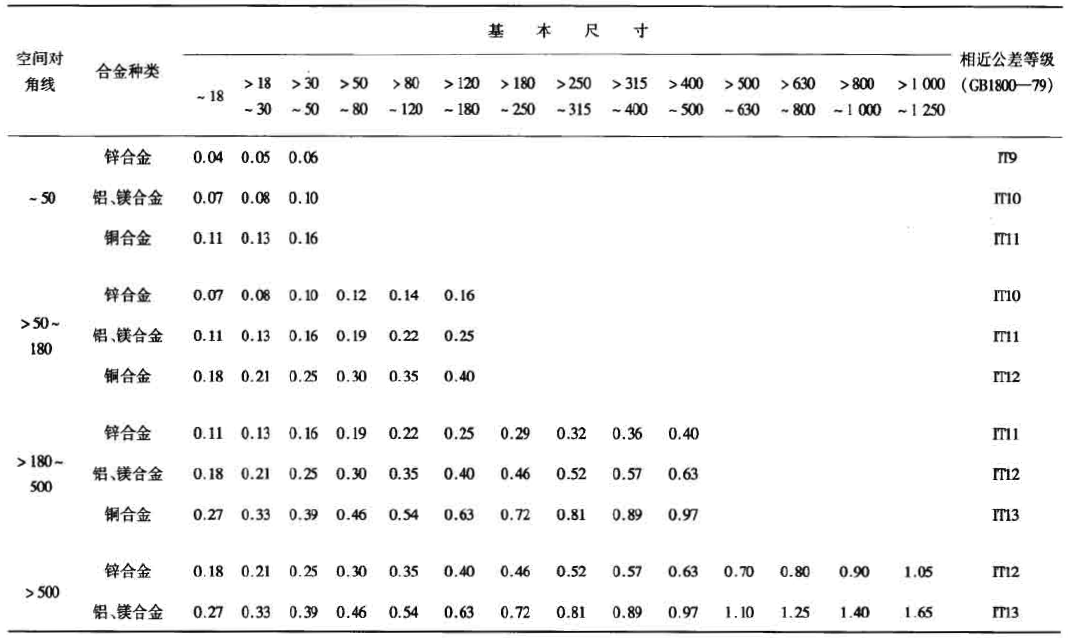

表4-19 壓鑄嚴格尺寸推薦公差數值
