收縮率百分數K，可用下式表示

K=（L模-L件）/ L件

式中 L模 為模腔尺寸，  L件 為鑄件尺寸。

收縮率大小主要與合金材料有關。但壓鑄件結構、壁厚、澆注溫度等工藝因素也有一定的影響。圖4- 26、圖4-27示意收縮的方向及尺寸變化。表4-11為收縮率推薦值。

圖4 - 26收縮方向

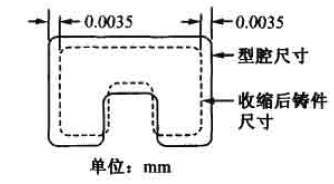

圖 4-27 鋅合金鑄件收縮后尺寸變化

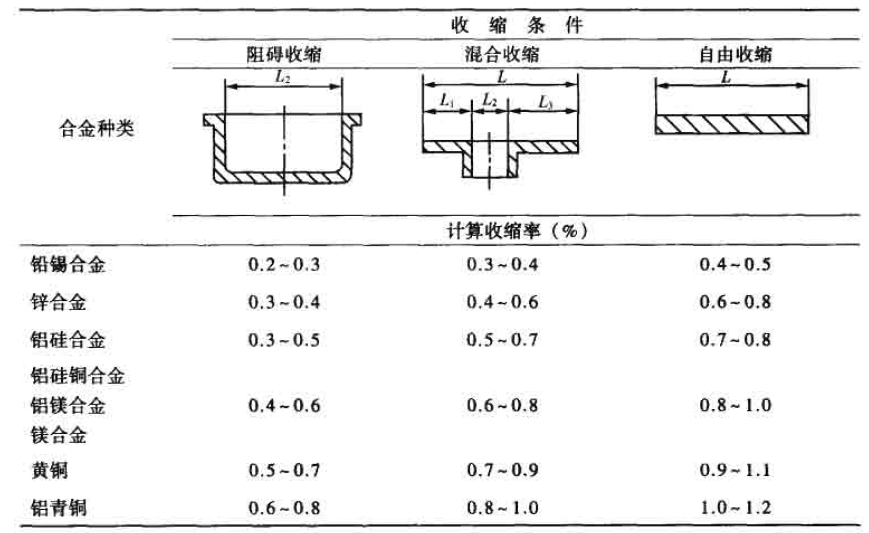

表4-11 各種合金壓鑄件計算收縮率推薦值

注:

1．L1、L3為自由收縮；L2為阻礙收縮。

2．表中數據系指模具溫度、澆注溫度等工藝參數為正常時的收縮率。

3．在收縮條件特殊的情況下，可按表中推薦值適當增減。
