可鑄出的孔和槽，其最小尺寸和深度，受到形成孔、槽的型芯在型腔中的分布位置的制約,因細型芯在抽出時易彎曲或折斷。

孔和槽的最小尺寸與深度的有關尺寸見表4-6、表4-7所示。

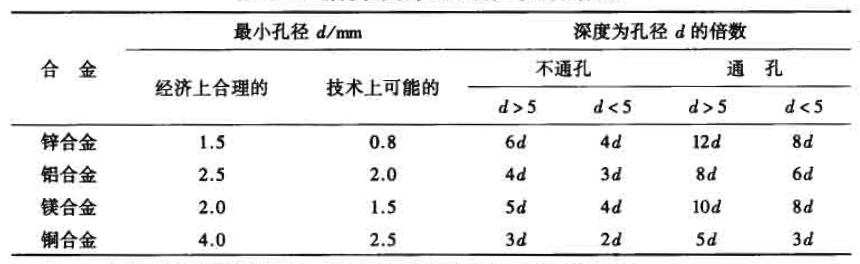

表4-6 鑄孔最小孔徑以及孔徑與深度的關系

注:

1.表內深度系指固定型芯而言，對于活動的單個型芯其深度還可以適當增加.

2.對于較大的孔徑，精度要求不高時.孔的深度亦可超出上述范圍。
