壓鑄工藝中力與速度的變化
發布日期：2014-09-11
瀏覽次數：2345
壓鑄工藝是將壓鑄機、壓鑄模、壓鑄合金三大要素有機結合，并加以綜合運用的過程。首先取決于壓鑄機提供的壓射能力；根據壓鑄件的質量要求選擇相適應的工藝參數；在確定工藝參數的基礎上進行模具設計。
1.壓力與速度的變化
主要工藝參數有：壓力、速度、時間、溫度等。這些工藝參數的選擇與合理匹配，是保證壓鑄件綜合性能的關鍵，同時也直接影響生產效率和模具壽命。圖5-1、圖5-
2、表5-1分析了一個壓鑄過程中壓鑄工藝參數的變化狀態。壓鑄機：650t；壓鑄合金：鋁合金；壓鑄件內澆口截面積1.75cm2。
表5-1 壓鑄過程壓力和速度的變化
|
壓鑄階段 |
沖頭行程L/mm |
壓力P/MPa |
時間 t/s |
|
低速壓射 |
沖頭由a→b，把金屬液推到壓室至內澆口處的空間 低速行程S=350mm |
壓射力p1、p2、p3較低僅用于克服沖頭與壓室間摩擦力 p1=5.8 |
低速壓射時間：t1=0.6 低速有利于壓室氣體排出 |
|
高速充型 |
沖頭由b→d，低速向高速切換d→c高速充型 高速行程L=140mm |
為克服內澆口截面積縮小形成阻力，壓力p3急劇上升至p4金屬液進入型腔充填p4=10 |
低速向高速切換時間:t2=0.029 高速充型時間：t3=0.08 |
|
增壓階段 |
沖頭僅有微量的位移 |
充填結束 增壓壓力p6=28 使鑄件在壓力下凝固 |
增壓時間:t4=0.09 |

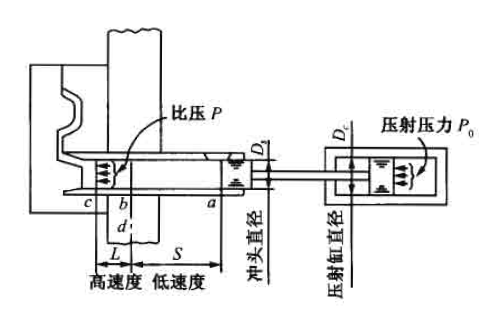

圖5-1 壓射壓力與沖頭移動狀態

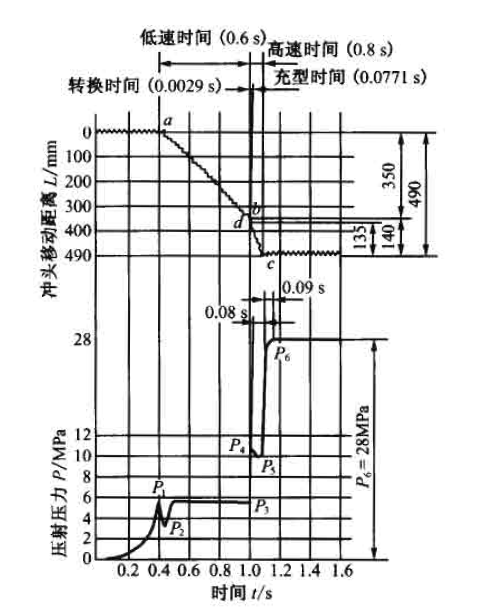

圖 5-2 沖頭移動速度與壓射壓力的變化
