圖5-3為東芝壓儔機，對一個壓鑄件工藝參數的檢測數據。壓射過程是控制好壓鑄件品質的關鍵環節，從填充開始到升壓結束約0.1s，是最重要的品質控制時間，見圖中⑤和⑥階段。

圖5-3為壓鑄過程中工藝參數：

①高速壓射速度：2.4m/s。

②低速壓射速度：0.3 m/s

③增壓壓力：83.3MPa

④充填壓力：15.2 MP（內澆口處）

⑤充填時間：57 ms

⑥升壓時間：47 ms

⑦高壓加速時間：5ms

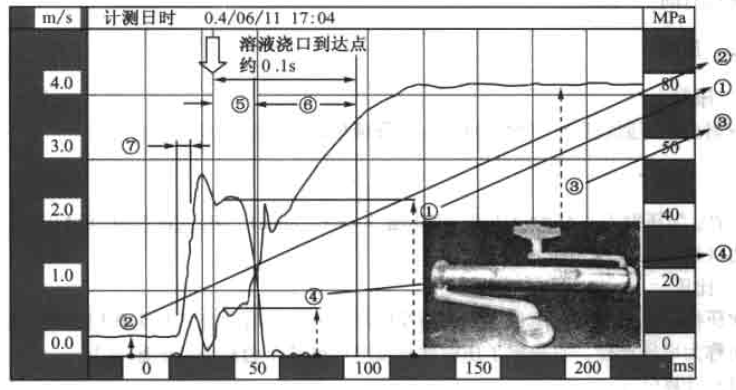

圖5-3實際壓鑄的產品及工藝曲線

(2)鋅臺金壓鑄件

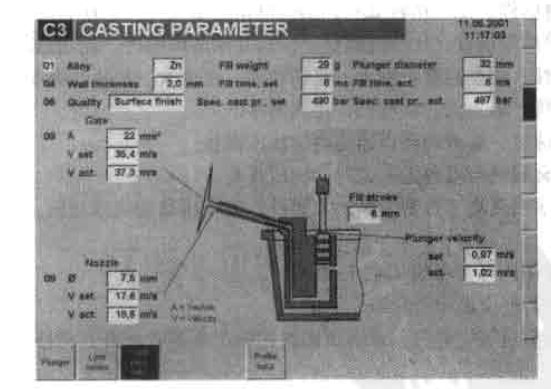

圖5-4是富來壓鑄機對一個鋅合金壓鑄件壓鑄工藝參數檢測實例。

圖5-4鋅合金壓鑄工藝參數

1)鑄件壁厚：2 mm。

質量要求：需表面處理。

2)沖頭直徑：32mm。

沖頭速度：1.02 m/s。

鑄造壓力：49 MPa。

3)內澆口截面積：22 mm2。

充填速度：37.3 m/s。

充填時間：6 ms。
