壓鑄工藝之速度

發布日期：2014-09-11 瀏覽次數：5342

1.壓射速度

壓射速度是指壓室內壓射沖頭推動熔融金屬液的移動速度。

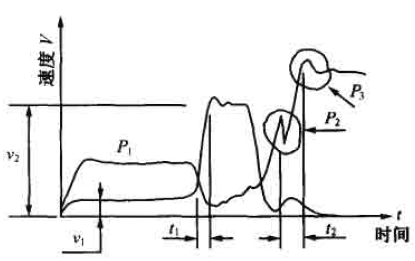

圖5-5示意壓鑄過程中速度的變化:

圖5-5 壓力和速度變化曲線

(1)第一階段:低速壓射V1

當金屬液澆注入壓室后，壓室內金屬液的充滿度一般在45%~70%左右，其余的空間被空氣充填著。低速壓射是為了使金屬液平穩流動，空氣能順利排出。

參考數據:低速射出速度:V1:0.1~0.5 m/s;

薄壁件、外表裝飾件:0.25~0.35 m/s;

耐壓、強度高件:0.15~0.25 m/s

(2)第二階段:高速壓射

金屬液到達內澆口時，可進行高速切換，使金屬液在高壓高速下充填。

經驗數據:高速壓射速度V2: 0.2~4.5 m/s以上。

高速射出加速時間t1: 0.01s。

增壓時間t2: 0.01s。

(3)如何選擇高速壓射起點

壓鑄的基本特點之一是快速充型，在整個快速壓射階段，金屬液以30 ~ 60 m/s的速度，以射流的形式進入型腔，金屬液會包卷氣體，在這種情況下可考慮讓氣孔分布在何處不影響關鍵部位。由于成型部位型腔的截面積遠大于內澆口的截面積，當壓射沖頭的運動速度不大于0.8 m/s的時候，金屬液在型腔內以近似于層流的方式流動，這一階段不會產生卷氣。從快速點開始直到充型結束.金屬液都以射流的形式運動，這一階段是包卷氣體的過程，也是鑄件易產生氣孔的部位。

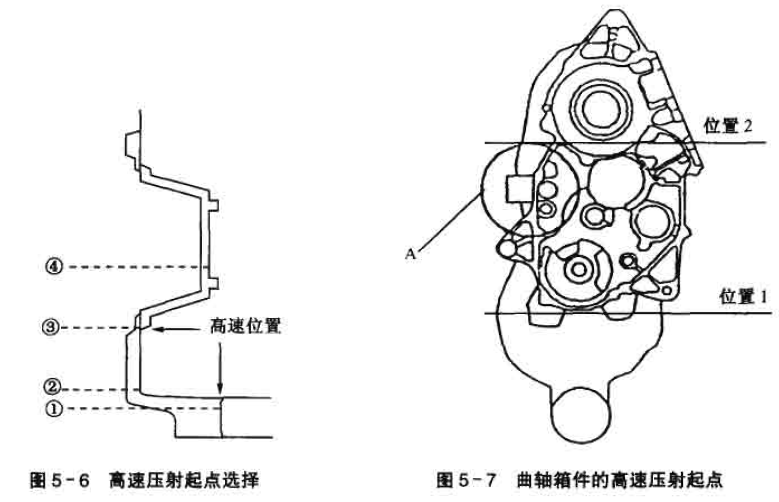

高速壓射起點(見圖5-6):

1)選擇①:卷氣量大。

2)選擇②~③:一般壓鑄件。選擇金屬液進人內澆口,或金屬液進入型腔某一位置時切換高速。

3)選擇③~④:多用于大型機、大型鑄件。

一個鑄件易產生氣孔的部位及對致密性的要求有所不同時，高速壓射的起點可選擇在不允許有氣孔的部位之后。如圖5-7中的曲軸箱件，A部位內有潤滑油通道，要求致密不滲油，所以快壓射的起點設在位置2，從而保證了鑄件內部質量要求。
