澆注系統設計之橫澆道設計
發布日期：2014-09-11
瀏覽次數：7034
橫澆道是連接直澆道和內澆口的通道。橫澆道的作用：①把金屬液從直澆道引入內澆口內；②橫澆道中的金屬液還能改善模具熱平衡，在壓鑄件冷卻凝固時起到補縮與傳遞靜壓力的作用。
（一）橫澆道的結構形式
橫澆道的結構形式和尺寸，主要取決于壓鑄件的形狀、大小、型腔個數，以及內澆道的形式、位置、方向和流入口的寬度等因素。

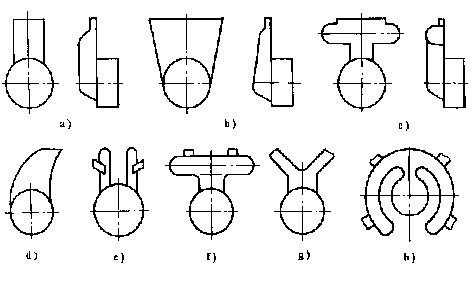

圖2-16橫澆道的結構形式
（二）橫澆道的設計原則
1、橫澆道截面積應從直澆道向內澆道方向逐漸縮小。
2、橫澆道截面積都不應小于內澆道截面積。
3、橫澆道應具有一定的厚度和長度。
4、金屬液通過橫澆道時的熱損失應盡可能地小，保證橫澆道比壓鑄件和內澆口后凝固。
5、根據工藝需要可設置盲澆道，以達到改善模具熱平衡，容納冷污金屬液、涂料殘?jiān)涂諝獾哪康摹?/span>
（三）橫澆道的截面形狀和尺寸

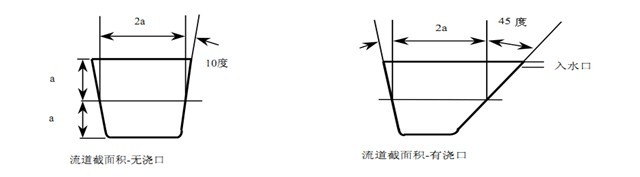

建議采用：梯形截面。錐形流道和澆口之間的連接部分往往做成10到45度的角度。這樣更有利于增強散熱，特別是當模具兩半都有模腔的時候。

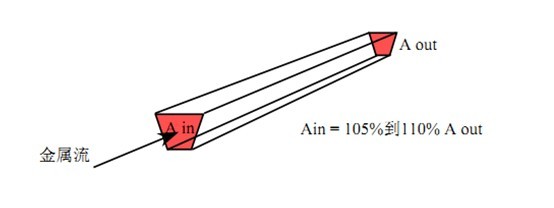

主流道的設計也應該有截面收縮。收縮率在5%到10%之間。

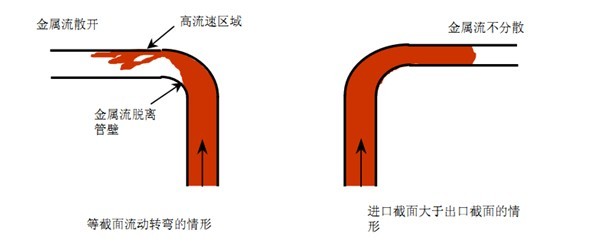

轉彎設計細節：
