冷室壓鑄機的基本結構
發布日期：2014-09-11
瀏覽次數：4941
冷室壓鑄機與熱室壓鑄機的構成基本相同，由機座、開合型機構、壓射機構、鑄件磺出的機構、調模機構、潤精系統、液壓系統、電氣控制系統、安全防護裝置等部分組成。所示為冷室壓鑄機構成圖。

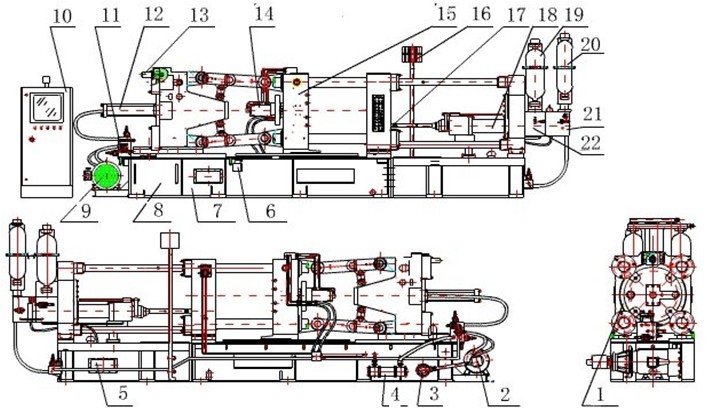

臥式冷室壓鑄機構成圖
1--調型（模）大齒輪 2--液壓泵 3--過濾器 4--冷卻器 5--壓射回油油箱 6--曲肘潤滑油泵 7--主油箱 8--機架 9--電動機 10--電箱 11--合型（模）油路板組件 12--合開型（模）液壓缸 13--調型（模）液壓馬達 14--頂出液壓缸
15--鎖型（模）柱架 16--型（模）具冷卻水觀察窗 17--壓射沖頭 18--壓射液壓缸 19--快壓射蓄能器
20--增壓蓄能器 21--增壓油路板組件 22--壓射油路板組件
