鑄件缺陷系列——斷芯。鑄件斷芯的原因有很多，如何通過科學(xué)的方法，準(zhǔn)確的直達(dá)“病灶”，就讓小編來露兩手吧~

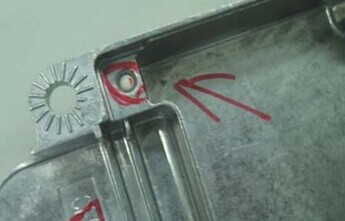

缺陷現(xiàn)象

缺陷現(xiàn)象

1. 型芯粘鋁嚴(yán)重，拉斷;
2. 型芯制造質(zhì)量差，強(qiáng)度不夠，表面未氮化處理。
3. 內(nèi)澆口位置不合理，直接沖擊型芯。
4. 鑄件頂出時發(fā)生偏斜，別斷型芯。
5. 整體或局部鑄件粘模，烤取或剔取殘件時弄斷型芯。
6. 型芯側(cè)面損傷或彎曲，致使把模力增大。
7. 型芯尺寸不合理，過小過長。

對應(yīng)措施

1. 增加噴涂量，及時檢查型芯粘鋁情況，及時拋光；
2. 加強(qiáng)型芯入廠檢查。重新制造型芯；
3. 調(diào)整內(nèi)澆口位置或更改內(nèi)澆口結(jié)構(gòu)，合金流繞開型芯，避免直沖型芯；
4. 盡可能使用長短一致的復(fù)位拉桿，避免直接使用頂棒，控制頂出平衡；
5. 控制壓鑄操作過程，盡可能不粘模。粘模后取殘件時參看實(shí)際鑄件，注意有型芯部位；
6. 更換型芯；
7. 型芯過長只能做底孔后機(jī)加工，不要勉強(qiáng)（允許的情況下修改設(shè)計）。
