模架的標準化
發布日期：2014-09-11
瀏覽次數：948
當系列標準模架的尺寸及結構形式滿足壓鑄件生產要求時，應盡量采用標準模架，這可以大大節省模具的設計和制作周期。系列標準模架有如圖6-81和圖6-82兩種主要形式。選用時，主要根據鑄件的分型面尺寸、型腔深度計算套板的邊緣厚度，進而確定所需套板的尺寸W×L。再按所需脫模行程選取E、G、H、D尺寸。

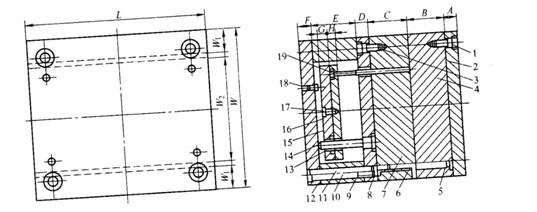

圖 6-81 標準模架1
1-定模模板螺釘 2-定模座板 3-動模模板螺釘 4-定模套板 5-導柱 6-導套 7-動模套板 8-導柱固定板 9-墊塊 10-模座螺釘 11-圓柱銷 12-動模座板 13-推板導套 14-推板導柱 15-推板 16-推桿固定板 17-推板螺釘 18-限位釘 19-復位桿

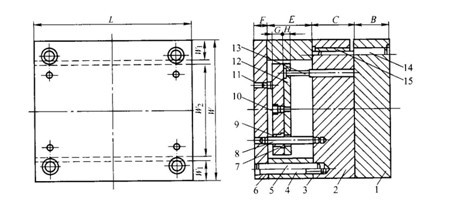

圖 6-82 標準模架2
1-定模套板 2-動模套板 3-墊塊 4-模座螺釘 5-圓柱銷 6-動模座板 7-推板 8-推板導柱 9-推板導套 10-推板螺釘 11-限位釘 12-推桿固定板 13-復位桿 14-導柱 15-導套
